  • 台式表面粗糙度测量仪SV 3200

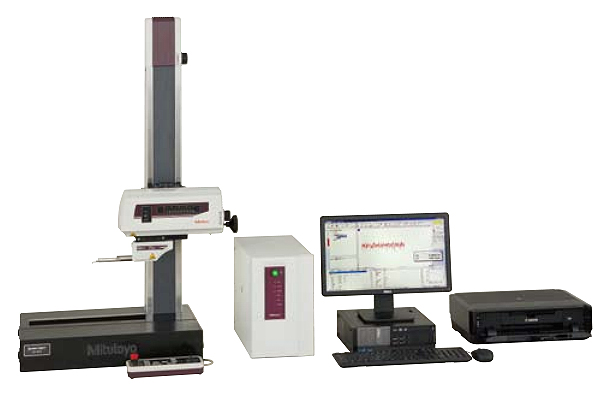

台式表面粗糙度测量仪SV 3200

装置配备分析程序

标配高分辨率检出器

装配高精度玻璃光栅尺

装备专用支架

全国热线

0512-5523-2818

产品特点 product feature

  • 台式表面粗糙度测量仪SV-3200
  • 装置配备分析程序 装置配备 FORMTRACEPAK 表面粗糙度 / 轮廓分析程序。 标配高分辨率检出器 标配高分辨率的Z1轴检出器,显示分辨力为 0.0001 µ m( 测量范围为8µm时) 。Z1轴的显示分辨力为0.0001µm(测量范围为 8µm 时)。 X 轴的分辨力为 0.05µm 。 装配高精度玻璃光栅尺 X 轴驱动装置装配高精度玻璃光栅尺,实现 X 轴方向移动的高精确定位。 SV-3200系列为驱动装置采用陶瓷导轨以提高抗磨性,延长使用寿命。 无需考虑是否有装配倾斜装置 标准或低测力检出器 ( 4mn/0.75mN ) 的选择,无需考虑设备本体是否有装配倾斜装置。 装备专用支架 装备有可变更检出器姿态( 向上/横向)的专用支架(选件)。 粗糙度测量 Y 轴工作台(选件)可对应3D粗糙度测量。 DAT功能 驱动装置中的DAT功能可以轻松调整测量工件的水平。

产品规格 product detail

型号 SV-3200S4 SV-3200H4  SV-3200W4  SV-3200S8  SV-3200H8  SV-3200W8
测量范围 /
分辨力
Z1  800µm/0.01µm, 80µm/0.001µm, 8µm/0.0001µm
X 轴行程范围  100mm  200mm
驱动部 X  轴直线度 ( 0.05+0.001L ) µm   ( L:   测量长度 ( mm )) ( 0.1+0.002L ) µ m   ( L:   测量长度 ( mm ))
测量速度 0.02, 0.05, 0.1, 0.2, 0.5, 1.0, 2.0, 5.0mm/s
Z2  轴 ( 立柱 ) 300mm  ( 电动 ) * 1  500mm  ( 电动 ) * 1  300mm  ( 电动 ) * 1  500mm  ( 电动 ) * 1
评价轮廓 原始轮廓 ,   粗糙度轮廓 ,  波形轮廓 ,  滤波轮廓 ,  残余线轮廓 ,  滚圆波纹度轮廓
滚圆中心线波纹度轮廓 , DIN4776  轮廓 ,  粗糙度 motif  轮廓 ,   波形 motif   轮廓
评价参数 Pa, Pq, Psk, Pku, Pp, Pv, Pz, Pt, Pc, PSm, P ∆ q, Pm  ( rc ) , Pmr, P δ c, Ra, Rq, Rsk, Rku, Rp, Rv, Rz, Rt, Rc, RSm, R ∆ q, Rm  ( rc ) , Rmr, R δ c,
Wa, Wq, Wsk, Wku, Wp, Wv, Wz, Wt, Wc, WSm, W ∆ q, Wm  ( rc ) , Wmr, W δ c, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Rx, AR, R,
Wx, AW, W, Wte, Ry, RyDIN, RzDIN, R3y, R3z, S, HSC, Lo, lr,  ∆ a,  λ a,  λ q, Vo, Htp, NR, NCRX, CPM, SR, SAR, NW, SW, SAW
分析图表 ADC, BAC 图 , 功率谱图 ,  自相关图 , Walsh 功率谱图 , Walsh 自相关图 ,
倾斜分布图 ,  局部峰值分布图 ,  参数分布图
曲线补偿 倾斜补偿 ( 全部 / 前半 / 下半 / 端点 / 任意 ) , R 平面补偿 ,  椭圆补偿 ,
抛物线补偿 ,  双曲线补偿 ,  锥面补偿 ,  多项式补偿
滤波  高斯 , 2CR75, 2CR50, 2CRPC75, 2CRPC50, 鲁棒样条
截至波长 λs 0.0008, 0.0025, 0.008, 0.025, 0.08, 0.25, 0.8mm
λc 0.025, 0.08, 0.25, 0.8, 2.5, 8, 25mm,  任意 ( 0.025-50mm )
λf 0.08, 0.25, 0.8, 2.5, 8, 25, 80mm,  任意 ( 0.025-50mm )
λh 0.025, 0.08, 0.25, 0.8, 2.5, 8mm,  任意 ( 0.025-50mm )
λl 0.08, 0.25, 0.8, 2.5, 8, 25mm,   任意 ( 0.025-50mm )
取样长度 0.025, 0.08, 0.25, 0.8, 2.5, 8, 25mm,  任意 ( 0.025-50mm )
记录放大
倍率
水平倍率  10X - 500,000X,  自动
垂直倍率 0.5X - 10,000X,  自动
检出器 检出方式 差动电感方式
触针 &  测力 0.75mN 触针针尖 ( 锥 ) :  针尖椎角 : 60º,  针尖半径 : 2µm
4mN 触针针尖 ( 锥 ) :  针尖椎角 : 90º,  针尖半径 : 5µm
电源 测量主体 100V 50/60Hz
外形尺寸
( W×D×H )
测量主体 756×482×996mm  756×482×1166mm  1156×482×1176mm 766×482×996mm 766×482×1166mm 1166×482×1176mm
重量  140kg  150kg  220kg  140kg 150kg 220kg
注 :  虽然天然石材测量桌的外观各有不同,但材料的稳定性是值得信赖的。
*1:   手动操作也可用。
