铭尚粗糙度轮廓测量系统 高精度  更便捷     更可靠

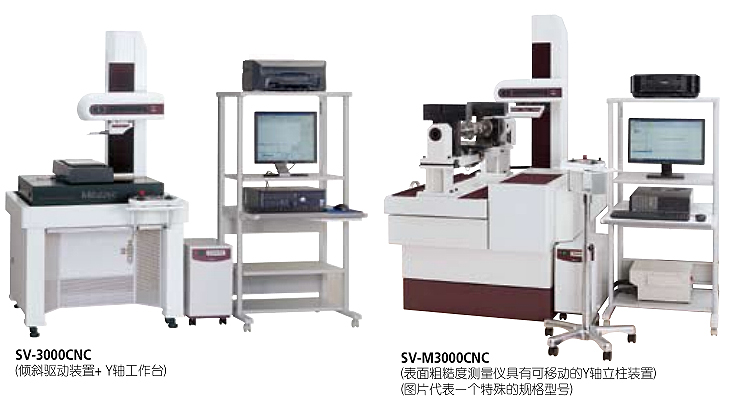

  • CNC表面粗糙度测量仪SV-3000CNC/SV-M3000CNC

CNC表面粗糙度测量仪SV-3000CNC/SV-M3000CNC

实现高速定位

可倾斜平面测量

配有α轴的机型

多工件测量

防撞安全装置

全国热线

0512-5523-2818

产品特点 product feature

  • CNC表面粗糙度测量仪SV-3000CNC/SV-M3000CNC
  • 实现高速定位 X1,Y和Z2轴的驱动速度可达200mm/秒,实现高速定位,满足多轮廓/多工件的测量任务。 可倾斜平面测量 通过 X 轴与 Y 轴方向二轴同步控制可进行倾斜平面测量。 使用 SV-3000CNC 时,需要 Y 轴桌台(可选)。 配有α轴的机型 配有α轴的机型,通过电动倾斜驱动装置可对水平或倾斜表面进行连续测量。 多工件测量 装配Y轴工作台的机型,可通过Y轴轴向定位,扩展到多工件测量。 可选择测量力 Z1-轴检出器可选择4mN或0.75mN的测量力。 消除不便 所有连接电缆均纳入测量仪器,以消除测量过程中的不便之处。 防撞安全装置 Z1轴检出器包含一个防撞安全装置,因此检出器触碰到工件或夹具时,机器将会自动停止运行。 可测量大型/重型工件 超级表面粗糙度测量仪SV-3000CNC( 带可移动Y轴立柱装置的CNC表面粗糙度测量仪) 可测量发动机组、机轴等大型/重型工件。 外部控制功能 通过可选的外部控制功能(外部I/O),可以实现PLC(可编程控制器) 双向通讯(RS-232C)。

产品规格 product detail

SV-3000CNC
X1轴(驱动部) 测量范围 200mm
分辨力 0.05µm
长度基准 反射型线性编码器
驱动速度 CNC 型 最大 200mm/s
操纵杆型 0 - 60mm/s
测量速度 0.02 - 2mm/s
测量方向 向后
直线度 0.5µm/200mm
Z2轴(立柱) 行程范围 Z2轴(立柱,S 型) 300mm
Z2轴(立柱,H型)  500mm
分辨力 0.05µm
长度基准 反射型线性编码器
驱动速度 CNC 型 最大 200mm/s
操纵杆型 0 - 60mm/s
基座尺寸 ( W×D) 750×600mm
基座材料  花岗岩
注 : 虽然天然石材测量桌的外观各有不同, 但材料的稳定性是值得信赖的。
SV-M3000CNC
X1轴(驱动部) 测量范围 200mm
分辨力 0.05µm
长度基准 反射型线性编码器
驱动速度 CNC 型 最大 200mm/s
操纵杆型 0 - 50mm/s
测量速度 0.02 - 2mm/s
直线度 使用标准检出器 0.5µm/200mm
使用长程检出器 0.7µm/200mm
使用旋转型
检出器
上/下方向 0.5µm/200mm
前/后方向  0.7µm/200mm
Z2轴(立柱) 测量范围 500mm
分辨力  0.05µm
长度基准 反射型线性编码器
驱动速度 CNC 型 最大 200mm/s
操纵杆型 0 - 50mm/s
Y  测量范围 800mm
分辨力 0.05µm
长度基准 反射型线性编码器
驱动速度 CNC 型 最大 200mm/s
操纵杆型 0 - 50mm/s
测量速度 0.02 - 2mm/s
直线度 使用标准检出器 窄范围 0.5µm/50mm
宽范围 2µm/800mm
使用长程检出器 窄范围 0.7µm/50mm
宽范围 3µm/800mm
使用旋转型检出器 ( 上 / 下方向 ) 窄范围 0.7µm/50mm
宽范围 3µm/800mm
基座装置 基座尺寸 ( W×D)  600×1500mm
基座材料
最大台面承重 300kg
