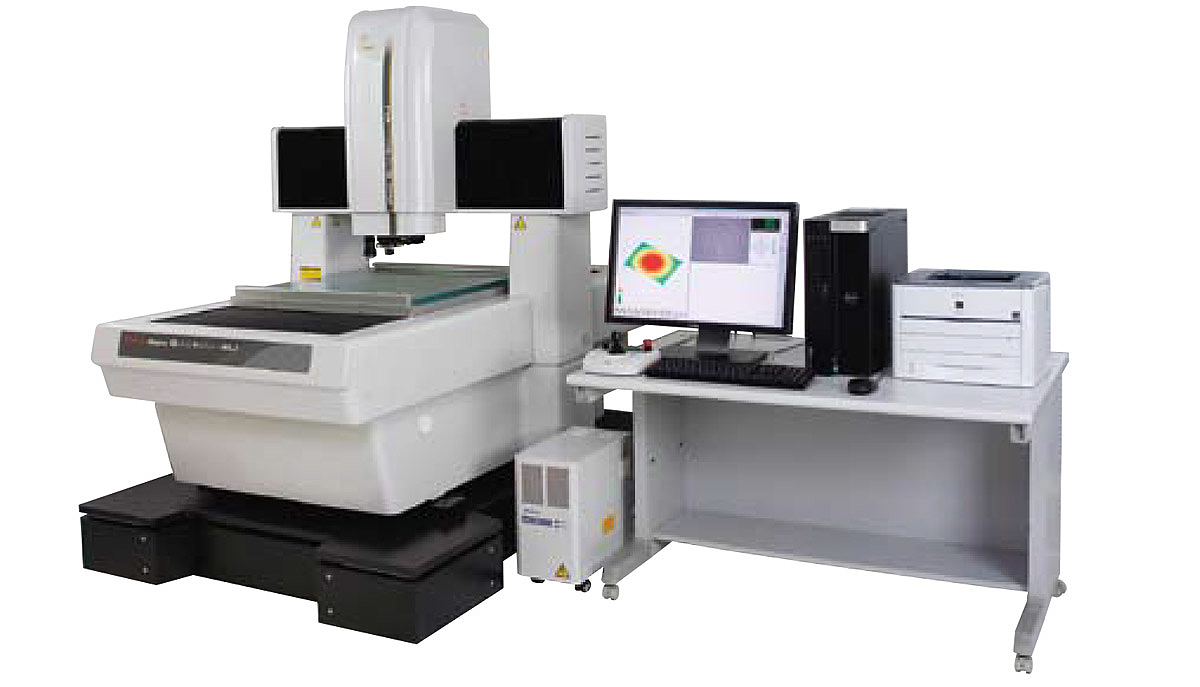

非接触式3D测量机Hyper QV WLI

•可实现非接触测量

•配有影像测量系统

•标准影像测量功能

•大工作台

全国热线

0512-5523-2818

产品特点 product feature

可实现非接触测量 •1台设备即可实现坐标，尺寸和 3D 形状的非接触测量。 配有影像测量系统 •配有白光干涉仪的高精度、双镜头影像测量系统。 准确测量 •白光干涉仪利用高纵横比对形状进行准确测量。 标准影像测量功能 •标准影像测量功能能够连续不间断地进行坐标、尺寸和 3D 形状测量。 大工作台 •大工作台能准确地处理大尺寸工件，如印制电路板。

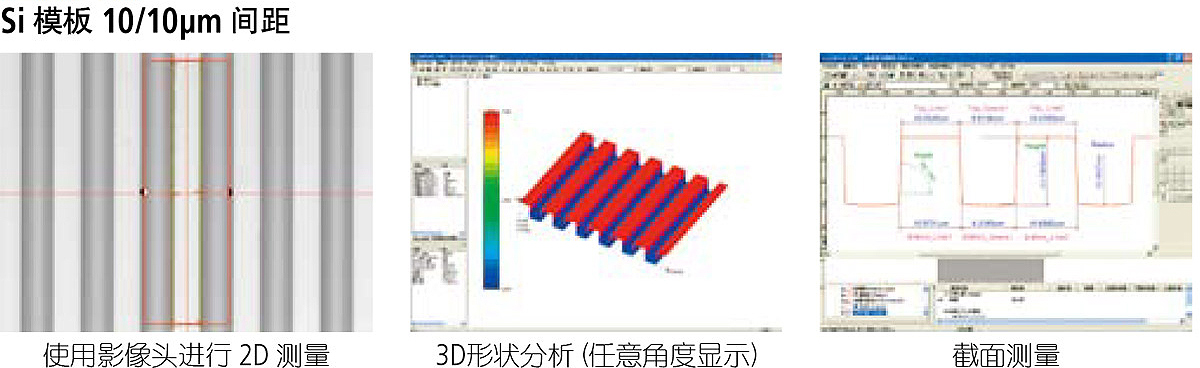

非接触式3D测量机Hyper-QV-WLI应用实例

		Hyper QV WLI 302	Hyper QV WLI 404	Hyper QV WLI 606
测量范围 ( X × Y × Z )	影像测量区域	300 × 200 × 190 mm	400 × 400 × 240mm	600 × 650 × 220mm
	WLI 测量区域 * 1	215 × 200 × 190 mm	315 × 400 × 240mm	515 × 650 × 220mm
WLI 光学测头装置
视场 ( H × V )		10X 镜头 : 约 0.32 × 0.24mm / 25X 镜头 : 约 0.13 × 0.10mm
重复精度		2 σ ≤ 0.08µm
Z 轴扫描范围 * 2		170µm
影像光学测头装置
放大倍率转换系统		PPT1X-2X-6X
影像测量方法		黑白 CCD 照相机
照明装置	同轴照明	白色 LED
	透射照明	白色 LED
	程控环形照明	白色 LED
测量精度	E 1X , E 1Y	( 0.8+2L/1000 ) µm
	E 1Z	( 1.5+2L/1000 ) µm
	E 2XY	( 1.4+3L/1000 ) µm
主装置
分辨力		0.01µm
台面最大承重		15kg	25kg	35kg
导向系统		直动式硬轴承
尺寸 ( W × D × H )		859 × 950 × 1606 mm	1027 × 1407 × 1781 mm	1309 × 1985 × 1792 mm
重量 ( 包括防振台架 )		约 490kg	约 1160kg	约 2275kg
1: WLI 头可移动， WLI 3D 形状测量范围为 1 视场。 2: 标准型。通过改变扫描间距最大 200µm 。
