  • 大型CNC影像测量机QV ACCEL

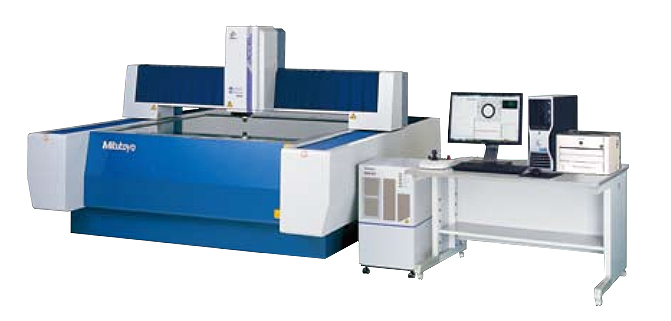

大型CNC影像测量机QV ACCEL

门移动构造

新增应对高密度

自动对焦功能

实现接触和非接触式测量

全国热线

0512-5523-2818

产品特点 product feature

  • 大型CNC影像测量机QV-ACCE
  • 门移动构造 QV ACCEL系列采用了门移动构造,因为工作台不动所以实现了固定工件夹具的简单化。为此,不仅缩短了夹具的制作工时,而且更加适合易碎工件及轻薄工件的测量。 新增应对高密度 产品种类中新增了应对高密度,小型化IC组件、大型印刷电路板、金属膜、液晶显示屏的 QV ACCEL808/1010 系列及应对大型液晶显示屏的QVACCEL1212/1517系列。 自动对焦功能 所有型号的产品都具有表面、边缘和图案自动对焦的功能,增加了测量灵活性以用于多种用途。 实现接触和非接触式测量 接触式触发测头可在一台机器中,实现接触和非接触式测量。

产品规格 product detail

QV ACCEL808  QV ACCEL1010   QV ACCEL1212   QV ACCEL1517
测量范围 ( X × Y × Z ) 800 × 800 × 150mm 1000 × 1000 × 150mm   1250 × 1250 × 100mm   1500 × 1750 × 100mm
放大倍率转换系统  PPT1X-2X-6X
分辨力 0.1µm
长度测量装置 线性编码器
影像测量方法 CCD 照相机
照明装置 同轴照明 白色 LED
透射照明 白色 LED
程控环形照明  白色 LED
测量精度 * 1 * 2 E1X, E1Y ( 1.5+3L/1000 ) µm  ( 2.2+3L/1000 ) µm
E1Z ( 1.5+4L/1000 ) µm ( 2.5+5L/1000 ) µm
E2XY ( 2.5+4L/1000 ) µm ( 3.5+4L/1000 ) µm
重复精度 * 1 短尺寸 X, Y 轴 3 σ = 0.2µm
长尺寸 3 σ = 0.7µm  3 σ = 1.5µm
工作台玻璃尺寸 883 × 958mm 1186 × 1186mm 1440 × 1440mm  1714 × 1968mm
台面最大承重 * 3  10kg 30kg  30kg  30kg
尺寸 ( W × D × H )   1475 × 1860 × 1578mm 1912 × 2141 × 1603mm   2166 × 2370 × 1554mm   2440 × 2898 × 1554mm
重量 ( 包括机器设置台 )  约 2050kg 约 2950kg  约 3600kg  约 4500kg
*1  依据三丰公司的检查方法。
*2 L = 任意 2  点之间的尺寸 ( mm )
*3   不包括极端的载重、集中载重。
