圆度仪 测量精度可达±0.1微米
  • 圆度测量仪R NEX

圆度测量仪R NEX

对向直径测量功能

锥角测量功能

偏置型CNC传感器保持架

可以升级为CNC型

全国热线

0512-5523-2818

产品特点 product feature

  • 圆度测量仪-对向直径测量功能
  • 旋转精度(0.02 + 3.2 H/10000) μm 搭载丰富的新功能,是能够对应机械加工部的高精度测量要求的高精度的圆度,圆柱度形状测量机。 对向直径测量功能 内孔和外圆的直径测量时,具有很好的重复性精度。 工件在工作台的0度和180度位置分别测量,搭载评价算法,利用两组测量数据,消除温度变化引起的误差和母线偏差引起的误差,实现高精度直径测量。
  • 圆度测量仪-R轴追踪的直线度
  • R轴追踪的直线度/锥角测量功能 R轴会追踪被测物表面进行测量。可以测量锥角和直线度。适应测量超过传感器测量范围的圆锥。

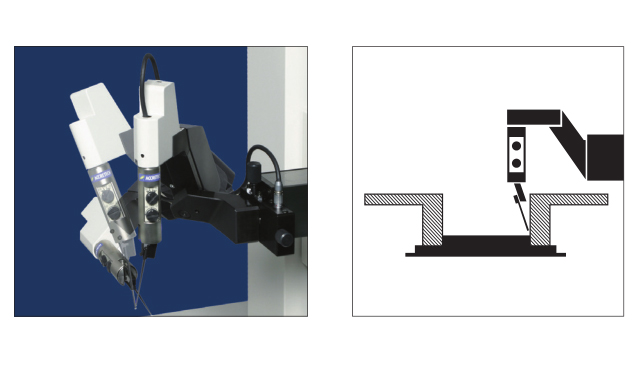

  • 圆度测量仪-偏置型CNC传感器保持架
  • 偏置型CNC传感器保持架 标配机构,不与R轴干涉,可以测量各种各样的工件。NEX100系列搭载手动型保持架,简单地放倒保持架就能进行外直径测量和上表面测量的切换。另外,NEX200/300系列搭载CNC保持架,完全自动控制内外径,上下表面,锥面等的传感器姿势,大幅提高测量效率。 由于偏置型传感器保持架和CNC保持架的传感器是通用的,购买两个保持架时,只需一个传感器交换使用即可,大幅降低使用成本。
  • 圆度测量仪-可以升级为CNC型
  • 可以升级为CNC型 有些客户需要将手动机升级为自动机,进行简单的数控,且其他 配置不变。手动机升级可以在现场完成。

产品细节 product detail

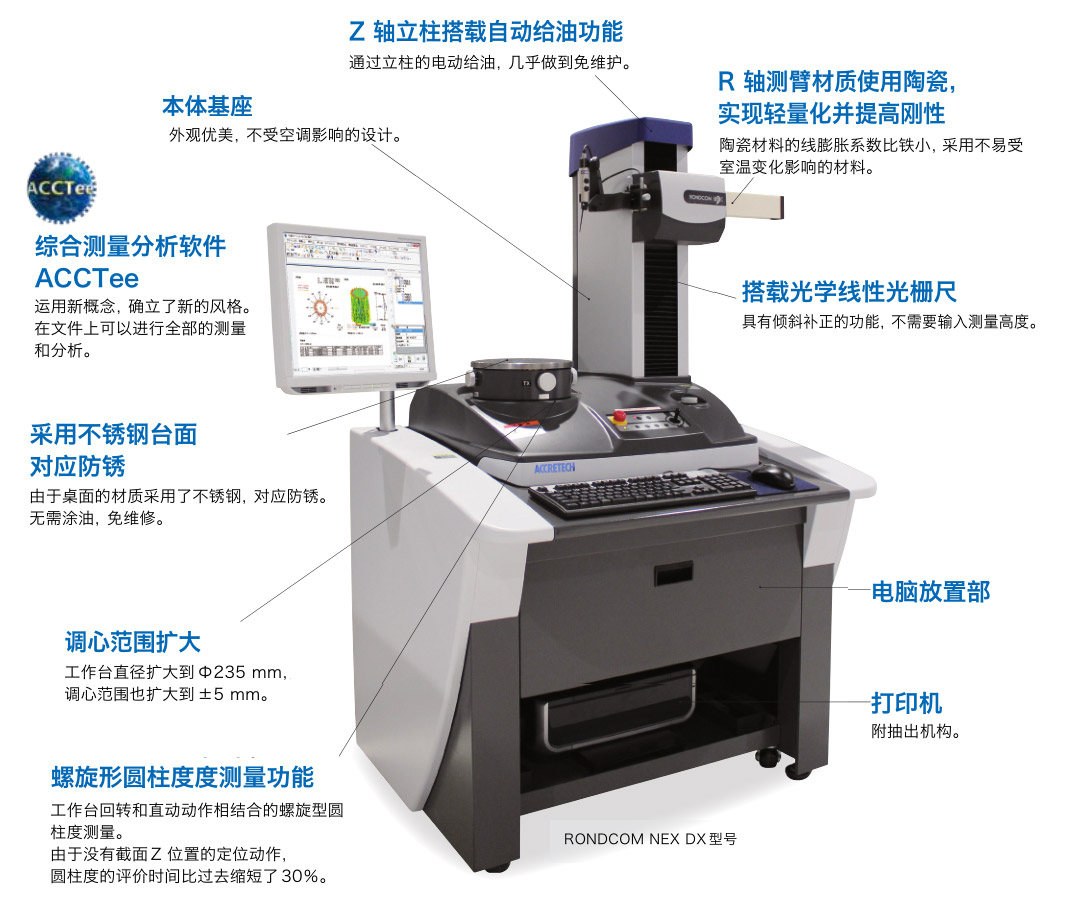

圆度测量仪细节

产品外观 product appearance

DX型

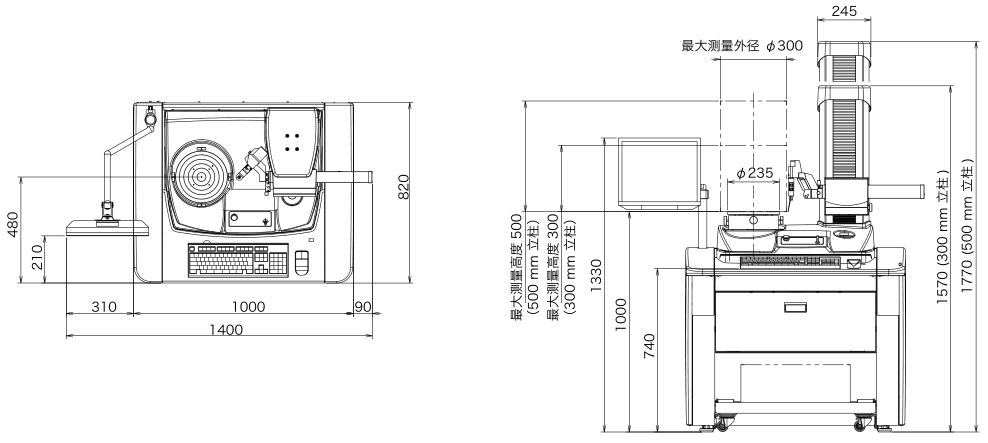

圆度测量仪NEX-系列外观图(NEX-Rs通用)
圆度测量仪NEX-系列外观图(NEX-Rs通用)

硬件
项目/型号 RONDCOMNEX(-11,-12)
RONDCOMNEX (-21,-22,-23)
100 200 300
SD DX SD DX SD DX
型式 *1 11 12 - 11 12 11 12 - 11 12 11 12 - 11 12
21 22 23 21 22 21 22 23 21 22 21 22 23 21 22
测量方式 手动 CNC
偏置型传感器保持架 手动  CNC
测量范围 最大测量直径 (mm) 外径: φ 300( φ 350) *4
内径: φ 360( φ 410) *4
外径: φ 300
内径: φ 360
半径移动范围(R轴) (mm) 180
上下移动范围(Z轴) (mm) 300 500 900 300 500 300 500 900 300 500 300 500 900 300 500
最大装载直径 (mm) φ 580
最大测量高度 (mm) 300 500 900 300 500 300 500 900 300 500 300 500 900 300 500
 最大测量深度(工作带通高度)  (mm)  150* 2
精度 回转精度* 3 半径方向(μm) (0.02+3.2H/10000)
轴方向 (μm) (0.02+3.2R/10000)
直线度精度 上下方向(Z轴) (μm/mm) 0.10/100(SD-23为0.20/100)
0.15
/300
0.23
/500
0.90
/900
0.15
/300
0.23
/500
0.15
/300
0.23
/500
0.90
/900
0.15
/300
0.23
/500
0.15
/300
0.23
/500
0.90
/900
0.15
/300
0.23
/500
半径方向(R轴) (μm/mm) 0.7/180
平行度精度 Z轴/T轴 (μm/mm) 0.7
/300
1.0
/500
2.0
/900
0.7
/300
1.0
/500
0.7
/300
1.0
/500
2.0
/900
0.7
/300
1.0
/500
0.7
/300
1.0
/500
2.0
/900
0.7
/300
1.0
/500
垂直度精度 R轴/T轴 (μm/mm) 1.0/150
标尺指示精度 R轴 (μm) (0.5+L/180+2L⊿T/100)
L是移动距离(mm),⊿T是实时温度和20℃的差值(℃)
速度 测量速度 回转速度(θ轴) (/min)  1~10
上下移动速度(Z轴) (mm/s) 0.5~10
半径方向速度(R轴) (mm/s)  0.5~10
移动速度 回转速度(θ轴) (/min)  max.20
上下移动速度(Z轴) (mm/s)  5~60
半径方向速度(R轴) (mm/s)  5~30
工作台
工作台外径 (mm) φ 235
调心范围 (mm)  ±5
调平范围 (°)  ±1
最大承重 NEX (kg)  30
NEX(kg) 60
传感器
·测针
传感器
 E-DT-R120A
(标准配件)
测量力 (mN)  30~100
测量范围 (μm) ±1000
功能 内外径切换、前后行程调整,过负荷、紧急停止
 测针
 EM46000-S302
(标准配件)
球头半径 (mm) φ 1.6
长度 (mm)  53
球头材质 超硬合金
*1 NEX-11(最大承重 30kg、300mm 立柱)、NEX-12(最大承重 30kg、500mm 立柱)、NEX -21(最大承重60kg、300mm 立柱)、NEX-22(最大承重60kg、50mm 立柱)、NEX -23(最大承重60kg、900mm 立柱)。
*2 测量直径与传感器、测针等条件的组合有关,详情请咨询相关人员。
*3 JISB7451-1997 标准。H 是从底面到测量点的高度 (mm),R 是旋转中心到测量点的距离 (mm)。
*4 扩大测量范围的偏置型传感器保持架 E-DH-RB86A( 选配 ) 使用时。
*5 SD-23 设置尺寸、本体质量为除振台 E-VS-R86( 选配)使用时。

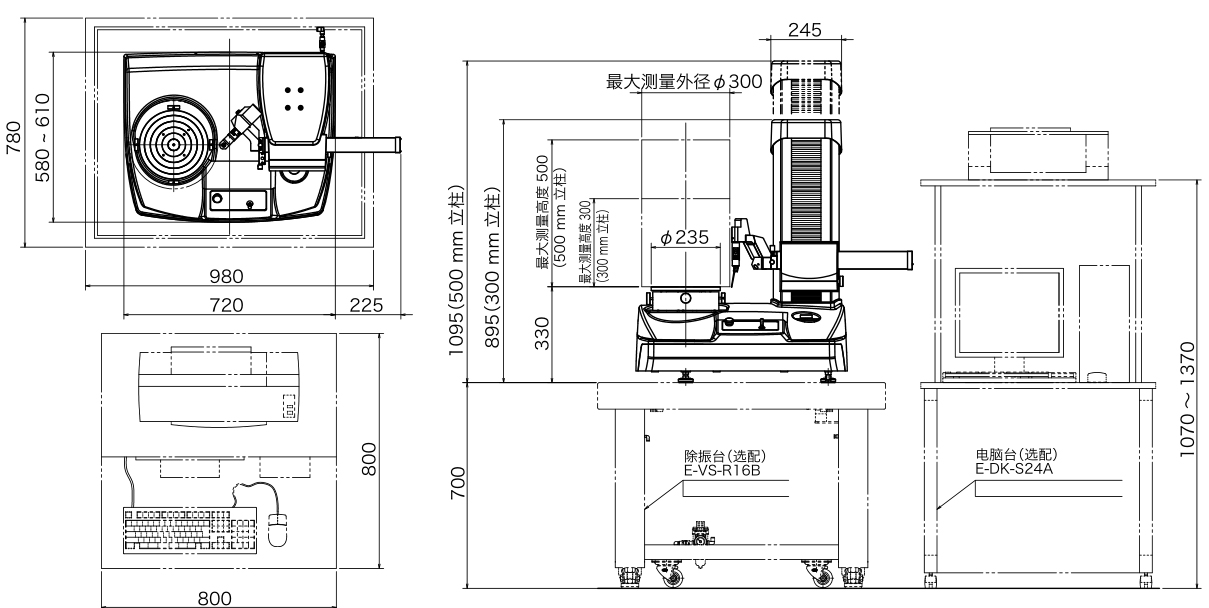

SD型

圆度测量仪NEX-系列外观图(SD型)

规格
项目/型号 RONDCOMNEX(-11,-12)
RONDCOMNEX (-21,-22,-23)
100 200 300
SD DX SD DX SD DX
型式 *1 11 12 - 11 12 11 12 - 11 12 11 12 - 11 12
21 22 23 21 22 21 22 23 21 22 21 22 23 21 22
采样点数(点)

14400
滤波器种类
数字滤波器  高斯/2RC/花键/ (可靠性)多槽轴
截止值 回转方向(θ轴) 低通 15、50、150、500、1500波峰/转、15~1500波峰/转内任意
带通 1~1500波峰/转
直动方向(Z轴) 低通 0.025、0.08、0.25、0.8、2.5、8mm(可以0.0001mm为单位进行设定)
形状误差的圆度评价 MZC(最小领域中心法)、LSC(最小二乘中心法)、MIC(最大内接中心法)、
MCC(最大外接中心法)、N.C. (无补偿)
测量
项目
回转方向 圆度、平面度、平面度(多项)、平行度、同心度、同轴度、圆柱度、
垂直度、跳动、厚度偏差、径向偏差、部分圆
直动方向 直线度(Z)、直线度(R)、轴心直线度、径向偏差、圆柱度、垂直度、平行度、锥比度
分析处理功能 缺口处理功能(上下线/角度/光标)、圆度评价方法的组合、
设计值比对功能、圆筒形状立体形状表示(描线、阴影、等高线)、
实时显示、形状特性曲线显示(负荷曲线、振幅分布曲线、
功率谱)、CNC全自动测量功能、
自动调平/调心调节功能(NEX100、NEX 100除外)
显示项目 测量条件、测量参数、备注、打印机输出条件、
形状图形(展开/立体)、错误信息等
参数
设置尺寸 宽度(mm) 720 1074 1400 720 1074 1400 720 1074 1400
深度(mm) 580 824 820 580 824 820 580 824 820
高度 NEX(mm)  895 1095 - 1570 1770 895 1095 - 1570 1770 895 1095 - 1570 1770
NEX(mm) 900 1100 2100 1570 1770 900 1100 2100 1570 1770 900 1100 2100 1570 1770
本体质量 NEX 测量部(kg)  约170 约180  - 约330 约340 约170 约180 - 约330 约340 约170 约180 - 约330 约340
数据处理部(kg) 约10  - 约10  - 约10  -
NEX 测量部(kg)  约190 约200 约560 约350 约360 约190 约200 约560 约350 约360 约190 约200 约560 约350 约360
数据处理部(kg) 约10  约10  约10
电源 电压、周波数(V、Hz)  AC100~240、50/60(需接地)
消耗功率(VA) 约530
气源  供给压力 NEX(MPa)  0.35~0.7
NEX (MPa) 0.45~0.7
 使用压力 NEX (MPa) 0.3
NEX (MPa) 0.4
空气消耗量 NEX(NL/min)  30
NEX(NL/min)  40
本体的气源接头 径 φ 8的快速气管接头
使用环境 使用温度范围(℃) 10~30
精度保证温度范围(℃)  20±2
