圆度仪 测量精度可达±0.1微米
  • 圆度测量仪 76A

圆度测量仪 76A

•汽车曲轴,发动机缸体可实现整体测量

•搭载全自动7轴控制功能

•可实现多个工件的全自动测量

•传感器旋转型的旗舰机型

全国热线

0512-5523-2818

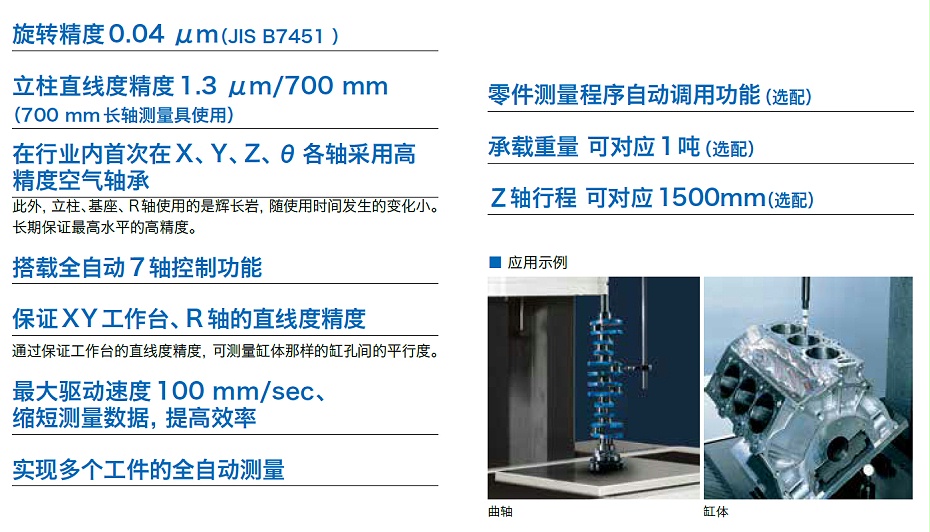

产品特点 product feature


  • f8dae47190c9abac3d35c5412b8f62c

  • 全新开发的驱动·导向方式,实现高等级的精度 行业内首台传感器旋转型的圆柱度测量机。 全新驱动方式采用了长久以来深获广大客户赞誉,表面粗糙度、轮廓测量机所使用的非接触、低振动线性马达驱动技术和全新开发的定位机构。此外,导向方式也采用了新开发的机构,既继承了经三坐标测量机多年实践、RONDCOM系列也成功应用的空气轴承非接触支撑技术,更把空气轴承升级为RONDCOM专用的更低振动版本通过驱动、导向方式的有机结合,回转精度、各轴的定位精度和直线度大幅提高,实现了高精度。 由于驱动均采用非接触式方式、导轨没有磨损,确保设备的高精度长期安定。 新开发的测力控制传感器,实现圆度和粗糙度测量的自由切换 通过新开发的测量力控制传感器,可以在软件上自动调整测量方向,测力和前向行程。通过测量方向、测力的自动调节功能以及粗糙度测量选配功能,和T型两用测针,实现圆度和表面粗糙度测量的自动切换,对需要同时评价圆度和粗糙度的工件也不需要像原来一样手动切换。 高精度直径测量,旋转精度0.04μm 根据RONDCOM NEX系列有实际成果的对向直径测量功能,可以消除由于温度变化和母线偏差造成的误差,实现高精度测量。另外,由于搭载了新开发的自动母线调整机构,因此可以提高对母线偏差造成的误差的消除效果,进行极高精度的直径测量。各轴的驱动速度提高3倍,保证各轴的直线度精度

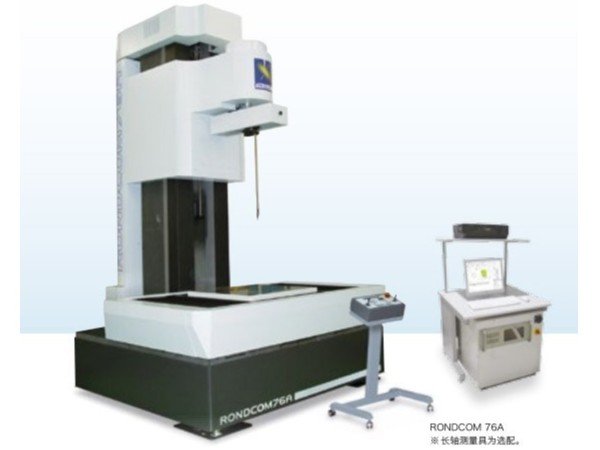

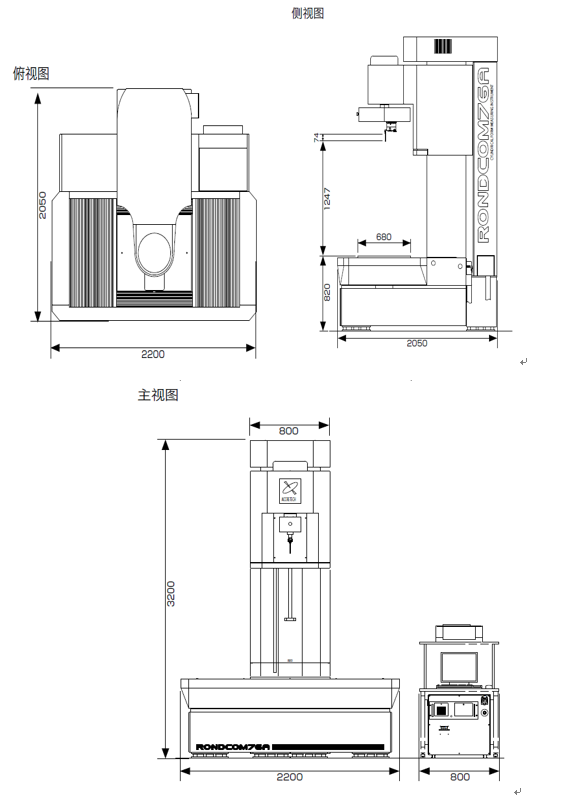

产品外观 product appearance

1610528203(1)

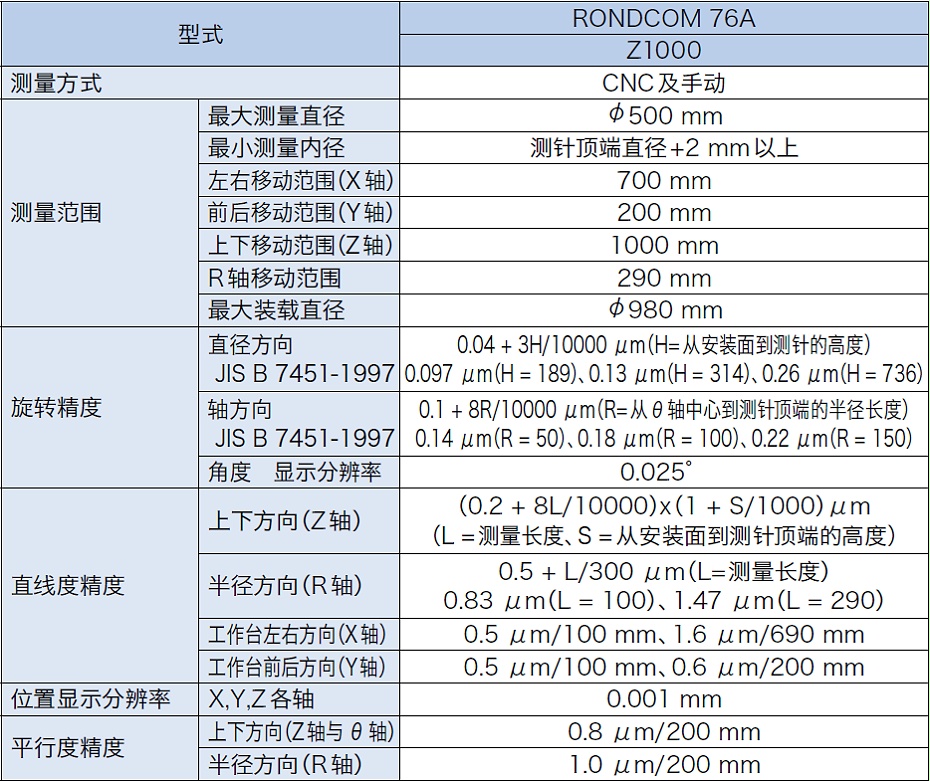

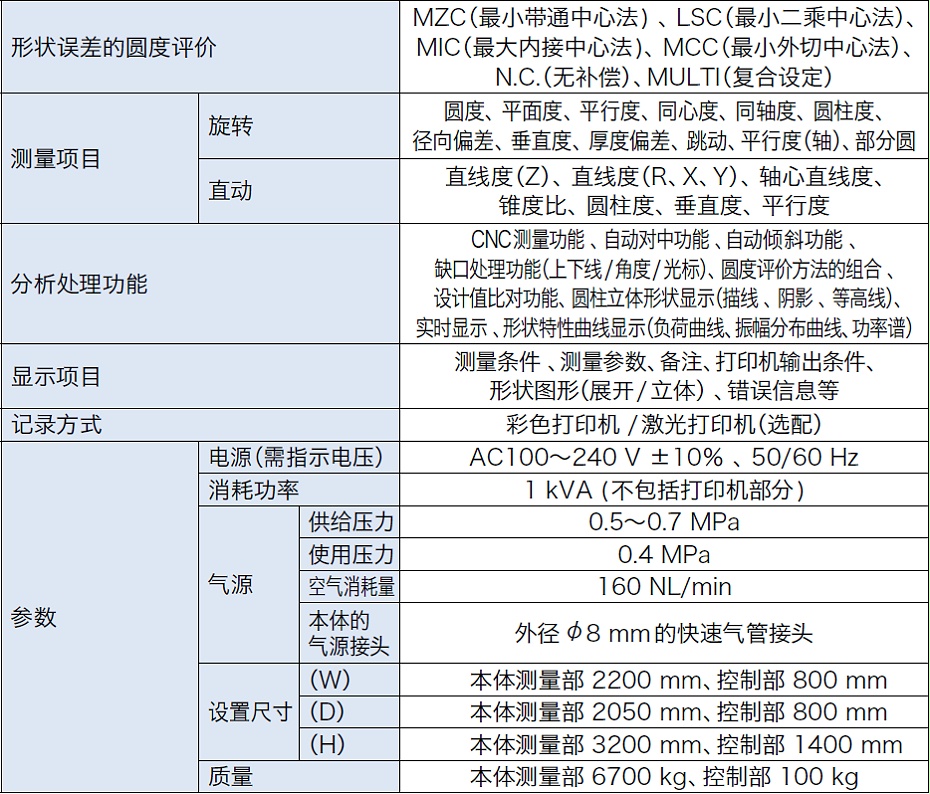

产品规格 product detail

1610593349(1) 圆度仪 1610593531(1)
