  • 三丰投影仪A3005D

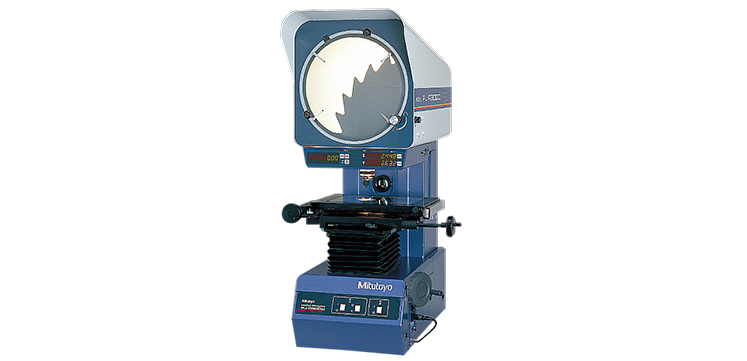

三丰投影仪A3005D

ø306mm屏幕能使正像更加清晰可见

使用升降机械立柱结构

测量范围(300x170mm),为同类产品中最大。

全国热线

0512-5523-2818

产品特点 product feature

  • 三丰影像仪

  • 高清晰呈像 配有新设计的LED照明,可以进行清洗观察测量,并具有最佳颜色再现性。 配备数字显示器 所有型号的产品均配备高能见度的数字显示器,可以进行XY和角度读数。高放大倍数 XY手柄内的快速释放控制能使工作台进给在粗调和微调之间切换。

产品规格 product detail

投影屏幕 型号 PJ-H30A1010B PJ-H30A2010B PJ-H30A2017B PJ-H30A3017B
货号 303-712-1 303-713-1 303-714-1 303-715-1
投影屏幕OPTOEYE内置
电动聚焦
型号 PJ-H30D1010B
PJ-H30D2010B
PJ-H30D2017B
PJ-H30D3017B
货号 303-732-1
303-733-1 303-734-1
303-735-1
投影图像 正立正像
投影屏幕 有效直径 ø306mm
屏幕材料 精细磨砂玻璃
屏幕旋转 ±360°(显示为±370°)
角度读数 数显计数器(LED)(ABS/INS 模式切换,调零)
分辨力 1'或0.01度
机械装置 微调或紧锁
十字线 90°(实线)
投影镜头 放大倍率 10X标准,5X,20X,50X,100X
镜头安装 卡扣安装
倍率精度 透射照明 标称放大倍率小于±0.1%
反射照明 标称放大倍率小于±0.15%
照明
透射照明
卤素灯泡(24V,150W,50小时
反射照明
卤素灯泡(24V,150W,50小时
X/Y计数器分辨力 0.001mm


测量范围(XxY) 100x100mm
200x100mm
200x170mm
300x170mm
测量精度 (3+0.02l)μm  L:测量长度(mm)
