  • 粗糙轮廓形状一体机  NEX100

粗糙轮廓形状一体机 NEX100

•相比传统设备精度提供60%

高精度的表面粗糙度、轮廓形状综合测量机

一次测量即可同时分析粗糙度、轮廓形状

配备双传感器技术

混合传感器给测量带来了极大的便利


全国热线

0512-5523-2818

产品特点 product feature


  • NE1000

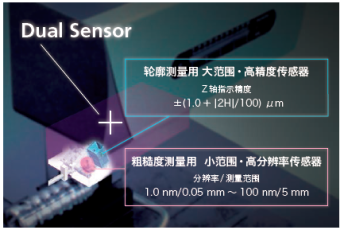

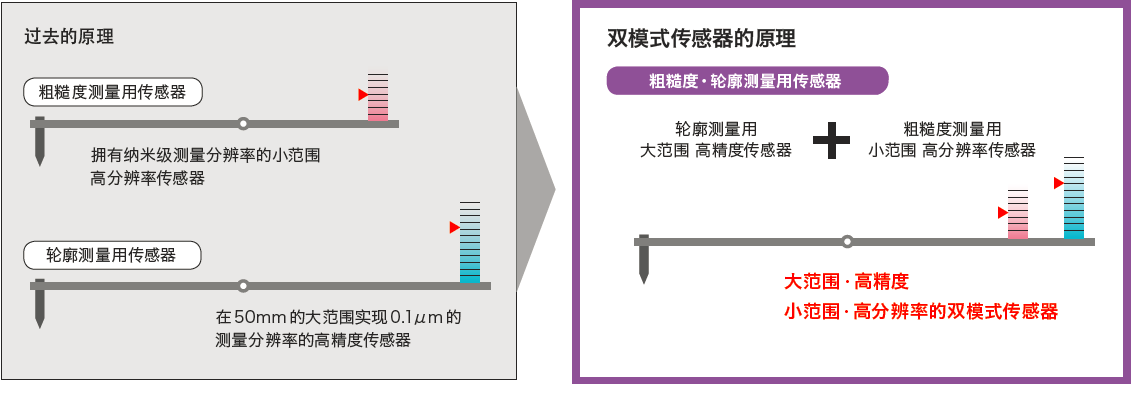

  • 一体式双传感器技术 搭载大范围、高精度传感器和小范围、高分率的传感器,能从2个传感器同时感知测量数据的新原理传感器 搭载脱落感知传感器的快速交换测臂 可在实现快速更换测臂及可保护检测器本体受到冲撞 Z轴测量范围 Z轴测量范围扩大到60mm(±30mm)。


  • 轮廓仪-峰谷检测功能(ACCTee)
  • T字型测针可上下连续测量 通过T型测针上下连续测量可评价工件直径、厚度、厚度偏差等。 检出器碰撞安全机构 万一检测器收到碰撞,感应器机构会自动停止工作。 适合高精度轮廓形状评价  适合非球面透镜、光纤连接器、滚珠丝杠等要求高精度形状的零部件评价。
  • 轮廓仪-轮廓形状的设计值比对(TiMS)
  • 充实了轮廓度评价 测量数据(点数据)与设计值的偏差比对功能、设计值创建功能、拟合功能、与CAD通信的IGES/DXF转换功能。 ACCTee测量·分析软件 ACCTee是一种进一步提高操作性的轮廓形状测量和分析软件。由于配置有可依据向导操作的向导模式、AI功能、自我诊断功能、峰谷检测功能等各种支持功能,可提高测量作业的效率。

产品规格 product structure


测量部

型号 SURFCOM NEX 100
12 13 14 15 22 23 24 25
驱动部 X周(L:测量长度mm) 感应方式 线性光栅尺
直线度精度 搭载双模式传感器的很合传感器时(μm) (0.05+1.0L/1000)标准测臂时
轮廓测量用高精度传感器使用时(μm/mm) 1.0/100 2.0/200
轮廓测量通用传感器使用时(μm/mm) 1.0/100 2.0/200
粗糙度传感器时(μm) (0.05+1.0L/1000)
X轴指示精度(μm):横向 ±(1.0+1.0L/100)*100mm驱动部轮廓测量时
分辨率(μm) 0.016
速度 移动时 0.03-60
测量时 0.03-20
倾斜角度(°) 搭载双模式传感器的混合传感器时 ±10(倾斜装置选配件)
上记以外 ±15(倾斜装置选配件)
测量台 立柱 速度(mm/s) 移动时 Max.10
底座 材质 辉长岩

传感器

搭载双模式传感器的
混合检测器
(E-DT-CR14A)
测量范围 Z轴(mm) 纵向 50(标准测臂)、10.0(2倍测臂)
粗糙度 感应方式 差动电感
测量方位(mm) 0.05-5.0
测量分辨率(nm) 1.0-100
轮廓测量
(H:侧量高度mm)
感应方式 高精度光栅尺
测量范围(mm) 5.0
测量分辨率(μm) 0.015(全量程)
指示精度(μm)纵向 ±(1.0+丨2H丨/100)*LH=50mm测针时
测针 粗糙轮廓两用 型号 DM8471(LH=50MM、标准测臂)
测量力(μm) 0.75
测针材质 金刚石
测针形状 2μm/60° 圆锥
轮廓用 型号 DM48775(LH=100/2倍测臂)
测量力(mN) 4.0
测针材质 超硬合金
测针形状 25μm/24 圆锥
交换方式 交换式
共同机能 上下测量/上侧限位检测安全机构/缩回功能
电源 电压(V)、周波数(Hz) 单项 AC100-240/50/60
消耗功率(VA) Max.670
空气源(除振台) 供给压力(Mpa) 0.45-0.7
使用压力(Mpa) 0.4
空气消费量(L/min) 0.1(Max.10)
供给位置 本体背面
空气源转接口 外径6mm的管接头
设置 使用环境 温度 精度保证温度(℃) 20±5(温度变化率±0.5℃/1 时间以内、0.1℃/1 测量时间以内)
动作保证温度(℃) 10-30
保管温度(℃) 5-40
湿度 动作保证湿度(%) 40-80(不结露)
动作保证湿度(%) 80以下(不结露)
