  • surfcom nex041

东京精密轮廓检测仪SURFCOM NEX041

驱动部搭载线性马达

搭载高精度光栅尺

实现同级别设备的高精度测量

轮廓形状仪的主流机型

立柱-驱动部免日常维护

超高等级高速驱动

超低振动测量

全国热线

0512-5523-2818

产品特点 product feature

  • NEX030-2

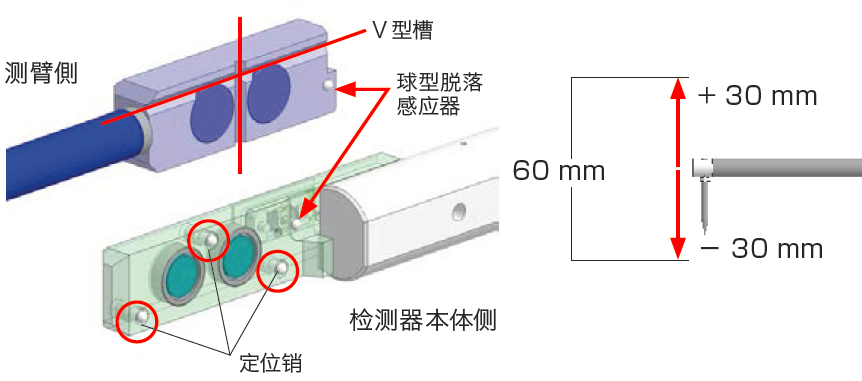

  • 温度补偿系统 20℃±5℃ NEX驱动部充分利用线性马达特有功能,线性驱动部上增加了温度补偿系统。 搭载脱落感知传感器的快速交换测臂 可在实现快速更换测臂及可保护检测器本体受到冲撞 Z轴测量范围 Z轴测量范围扩大到60mm(±30mm)。


  • 轮廓仪-峰谷检测功能(ACCTee)

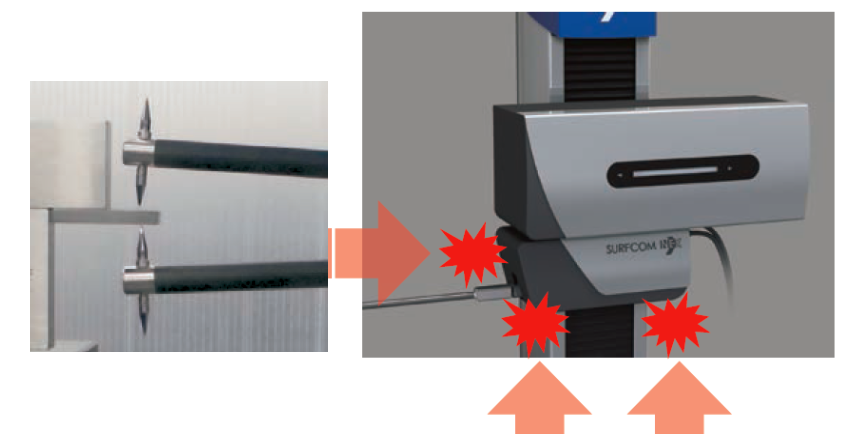

  • T字型测针可上下连续测量 通过T型测针上下连续测量可评价工件直径、厚度、厚度偏差等。 检出器碰撞安全机构 万一检测器收到碰撞,感应器机构会自动停止工作。 适合高精度轮廓形状评价  适合非球面透镜、光纤连接器、滚珠丝杠等要求高精度形状的零部件评价。
  • 轮廓仪-轮廓形状的设计值比对(TiMS)
  • 充实了轮廓度评价 测量数据(点数据)与设计值的偏差比对功能、设计值创建功能、拟合功能、与CAD通信的IGES/DXF转换功能。 ACCTee测量·分析软件 ACCTee是一种进一步提高操作性的轮廓形状测量和分析软件。由于配置有可依据向导操作的向导模式、AI功能、自我诊断功能、峰谷检测功能等各种支持功能,可提高测量作业的效率。

产品规格 product structure

测量部

项目 型号     SURFCOM NEXDX2/SD2
12 13 14 15 22 23 24 25
驱动部 X周(L:测量长度mm) 感应方式 线性光栅尺
真直度精度 双模传感器使用时(μm) (0.05+1.0L/1000)(L:测量长度mm)LH=50mm 测针使用时
2(0.05+1.0L/1000)(L:测量长度mm)LH=100mm 测针使用时
轮廓测量用高精度传感器使用时(μm/mm) 0.8/100 2.0/200
轮廓测量通用传感器使用时(μm/mm) 0.8/100 2.0/200
粗糙度测量用传感器使用时(μm) (0.05+1.0L/1000)
X轴指示精度(μm):横向 ±(0.8+1.0L/1000)(L:测量长度mm)LH=100mm 轮廓测量时
±(0.8+1.0L/1000)(L:测量长度mm)LH=100mm 轮廓测量时
分辨率(μm) 0.016
速度 移动时 0.03-100
测量时 0.03-30
倾斜角度(°) ±15(倾斜装置选配件)
测量台 立柱 速度(mm/s) 移动时 CNC时 Max.50
J/S操作时 Max.35
底座 材质 辉长岩


传感器

轮廓测量用通过传感器 测量范围 Z轴(mm) 纵向 60
轮廓测量 感应方式 高精度光栅尺
测量分辨率 (μm) 0.02全量程
指示精度(μm):纵向 ±(0.8+2H/100)(H:测量高 mm)
测针 轮廓用 形式 DM45505
测力 mN 2-30 软件调整
测针材质 超硬合金
测针形状 25μmR/24° 圆锥
功能 上下测量/碰撞感应安全机构、缩回功能

其它

电源 电压(V)、周波数(Hz) 单项 AC100-240/50/60
消耗功率(VA) Max.930
空气源(除振台) 供给压力(Mpa) 0.45-0.7
使用压力(Mpa) 0.4
空气消费量(L/min) 0.1(Max.10)
供给位置 DX2型号:本体左下部 SD2型号:本体背面
空气源转接口 外径6mm的管接头
设置 使用环境 温度 精度保证温度(℃) 20±5(温度变化率±0.5℃/1 时间以内、0.1℃/1 测量时间以内)
动作保证温度(℃) 15-30
保管温度(℃) 5-40
湿度 动作保证湿度(%) 40-80(不结露)
动作保证湿度(%) 80以下(不结露)
